之前進行過
電子皮帶秤秤架介紹,不知各位分清了沒?本次我將簡單解析一下
電子皮帶秤的秤架安裝方法。
首先,要在輸送機的大框架上確定好大致位置,然后鉆好固定稱重橋架的孔。選擇好安裝的位置后,先將四組托輥拆下來,此時注意每組托輥的兩側都需切割處理,以防止托輥支架接觸到輸送機機架。
接下來,我以ICS—17A秤架為例分析,這樣更容易帶入理解。

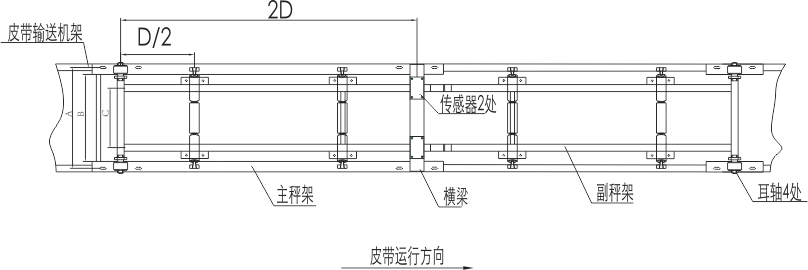

17A型皮帶秤秤架分為主副秤架,確保物料先經由主秤架再到副秤架,因而主秤架就是順著皮帶運行的正方向安裝的。首先安裝主秤架,觀察主秤架上固定托輥的位置,將其移動到與已拆除的四組托輥位置重合的地方。要注意耳軸與秤架間應留有間隙。不清楚耳軸的朋友們看一下下圖右下部哦。
主秤架安裝完畢之后,根據主秤架的安裝孔的位置,在輸送機架是切割出相應的安裝孔,并用螺栓固定住,繼而將副秤架移動到拆卸的區域進行安裝。主副秤架之間需要用簧片進行連接。將簧片放置于垂直狀,即可安裝固定好副秤架。
主副秤架安裝完成后,為防止主副秤架發生掉落,緊接著要安裝托輥組,此時要求各組托輥之間的距離保持一致。之后就可以進入到傳感器的安裝環節了。
若仍有不理解的地方,歡迎致電圣能科技全國統一服務熱線400-6919-150,我們將竭誠為您服務。
