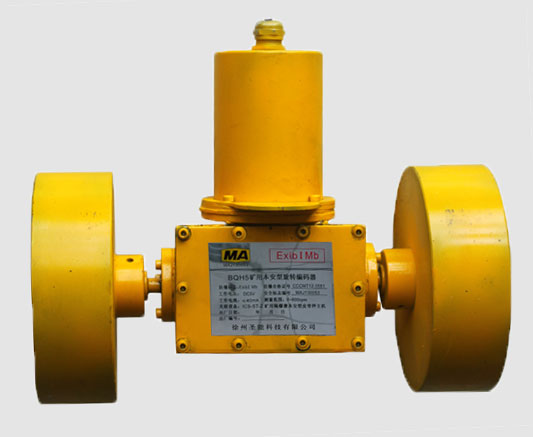

BQH5礦用本安型編碼器專門針對煤礦井下工作需要而設計，可用于有甲烷、煤塵爆炸等易燃易爆的場合。該產品結構設計巧妙，能有效把皮帶行進的速度轉換為脈沖信號（360P/R），通過MHYVRP1×4型電纜傳輸給主機。

1、使用進口歐姆龍編碼器內核，直流脈沖發生器不需要調整更換碳刷，使用壽命更長。

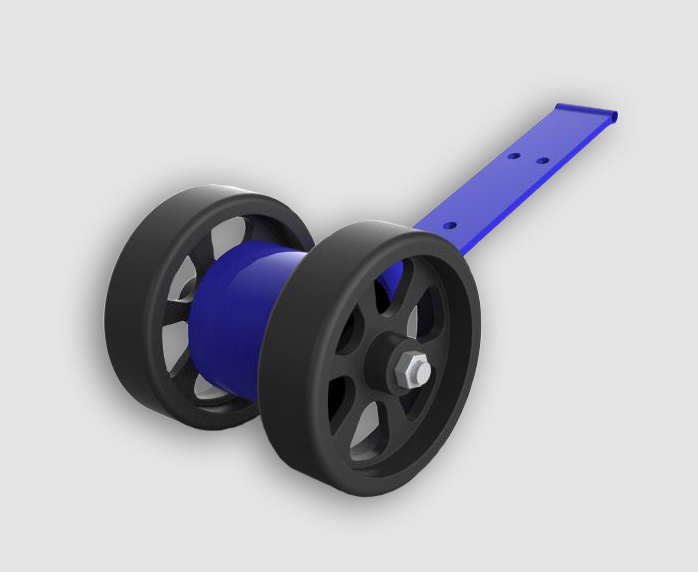

2、獨特的雙輪設計，不僅最大限度提高了測量精度，避免設備運行出現飛跳的情況，也增加工藝美感。
3、直流脈沖發生器不需要調整或更換碳刷，方便使用。
4、配有升級保護配件，廣泛適用于皮帶秤、給料機等各種工業計量設備。

編碼器由一個中心有軸的光電碼盤，其上有環形通、暗的刻線，有光電發射和接收器件等，去獲得四組正弦波信號組成A、B、C、D，每個正弦波相差90°相位差，將C、D信號反向，疊加在A、B兩相上，可增強穩定信號。另每轉輸出一個Z相脈沖以代表零位參考位。

編碼器在監測皮帶轉速的同時，將轉速信號自動轉化秤頻率信號。

外型尺寸：196×221.71×214.86 (mm)
整機重量：約5.5kg

防爆型式：礦用本質安全型
防爆標志：ExibI Mb
煤安標號：MFA130053
防爆證號：CCCMT12.0581
執行標準：GB 3836.1-2010
GB 3836.4-2010
MT209-1990（抗干擾性能和可靠性除外）
Q/320307KAA13-2012
Q/320307KAA14-2012

額定工作電壓：DC5V
工作電流：小于等于 40mA
測量轉速范圍：0～600rpm
1路無源頻率信號輸出：頻率范圍0～3600Hz，截止狀態輸出時，漏電阻不小于100kΩ；導通狀態輸出時，電壓降不大于0.5V（灌入電流為2mA時），其正脈沖和負脈沖寬度占空比不得小于30%。
基本誤差：≤5%（F.S.）
最大傳輸距離：3m（傳輸電纜MHYV1×4×7/0.28，單根導線截面積0.43mm²）
